设计与制造：GB/T 12238，API 609
结构长度：GB/T 12221，API 609
法兰标准：HG/T 20592，ASME B16.5
公称压力：PN6，PN10，PN16，PN25，Class150
连接方式：法兰式
压力试验：GB/T 13927，API598
操作方式：手柄，涡轮，气动，电动
| 遵循规范 | 法兰连接蝶阀（中线） |

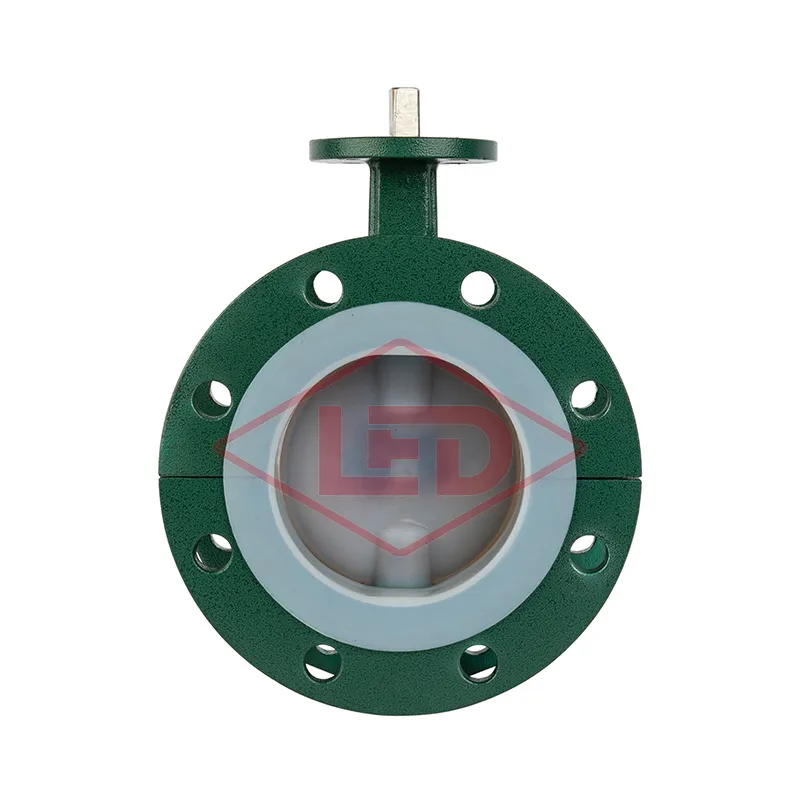

| 设计与制造：GB/T 12238，API 609 | 设计与制造符合中国国家标准 基本机构形式（蝶板轴与阀体阀座中心线重合） 阀体全衬里/蝶板与蝶板轴为不锈钢（不衬）蝶板与轴无销钉连接 阀体全衬里/蝶板与蝶板轴全衬/蝶板与轴固定连接。 |
| 结构长度：GB/T 12221，API 609 | |
| 法兰标准：HG/T 20592，ASME B16.5 | |
| 公称压力：PN6，PN10，PN16，PN25，Class150 | |
| 连接方式：法兰式 | |
| 压力试验：GB/T 13927，API598 | |
| 操作方式：手柄，涡轮，气动，电动 |
| 基本型号 | 公称压力：PN0.6-1.6MPa 公称通径：DN50-1200mm | ||
| 手动 | 气动 | 蜗轮转动 | 电动 |
| D41F/P（半衬） | D641F/P（半衬） | D341F/P（半衬） | D941F/P（半衬） |
| D41F4（全衬里） | D641F4（全衬里） | D341F4（全衬里） | D941F4（全衬里） |
| D41PFA（全衬里） | D641PFA（全衬里） | D341PFA（全衬里） | D941PFA（全衬里） |
| D41F46（全衬里） | D641F46（全衬里） | D341F46（全衬里） | D941F46（全衬里） |
| 主要零部件材料表 | ||||||
| 序号 | 零件名称 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
| C | P | R | PL | RL | ||
| 1 | 上、下阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | 304 | 316 | 304L | 316L |
| 3 | 蝶板轴 | 45# | 304 | 316 | 304 | 316 |
| 4 | 衬里层/阀座 | FEP(F46)/PTFE(F4)/PFA | ||||
| 5 | O型圈 | 氟 | ||||
| 6 | 螺栓 | 25# | 304 | 316 | 304 | 316 |
| 7 | 螺母 | 25# | 304 | 316 | 304 | 316 |
| 8 | 涡轮 | 球墨 | ||||

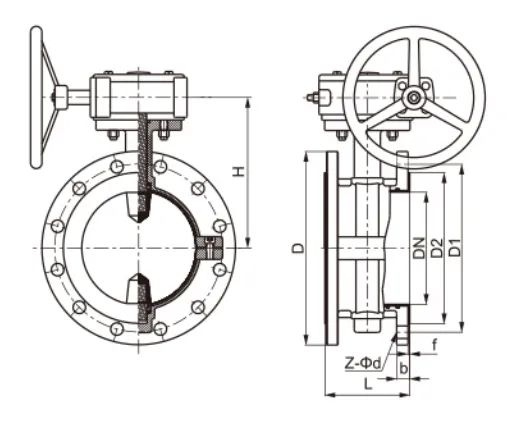

| 主要连接尺寸及重量 | ||||||||
| 公称通径 DN(mm) | 标准值 | |||||||
| L | D | D1 | D2 | f | Z-Φd | H | Kg | |
| PN1.0MPa | ||||||||
| 50 | 108 | 165 | 125 | 100 | 3 | 4-Φ18 | 190 | 12 |
| 65 | 112 | 185 | 145 | 120 | 3 | 4(8)-Φ18 | 200 | 13 |
| 80 | 114 | 200 | 160 | 135 | 3 | 8-Φ18 | 220 | 15 |
| 100 | 127 | 220 | 180 | 155 | 3 | 8-Φ18 | 240 | 18 |
| 125 | 140 | 250 | 210 | 185 | 3 | 8-Φ18 | 250 | 23 |
| 150 | 140 | 285 | 240 | 210 | 3 | 8-Φ22 | 270 | 28 |
| 200 | 152 | 340 | 295 | 265 | 3 | 8-Φ22 | 300 | 42 |
| 250 | 165 | 395 | 350 | 320 | 3.5 | 12-Φ22 | 340 | 60 |
| 300 | 178 | 445 | 400 | 368 | 3.5 | 16-Φ22 | 390 | 80 |
| 350 | 190 | 505 | 460 | 428 | 4 | 16-Φ26 | 430 | 105 |
| 400 | 216 | 565 | 515 | 482 | 4 | 16-Φ22 | 460 | 135 |
| 450 | 222 | 615 | 565 | 532 | 4 | 20-Φ26 | 500 | 190 |
| 500 | 229 | 670 | 620 | 585 | 5 | 20-Φ26 | 530 | 250 |
| 600 | 267 | 780 | 725 | 685 | 5 | 20-Φ30 | 700 | 360 |
| 700 | 292 | 895 | 840 | 800 | 5 | 24-Φ30 | 740 | 450 |
| 800 | 318 | 1015 | 950 | 905 | 5 | 24-Φ33 | 790 | 650 |
| 900 | 330 | 1115 | 1050 | 1005 | 5 | 28-Φ33 | 850 | 870 |
| 1000 | 410 | 1230 | 1160 | 1115 | 5 | 28-Φ36 | 950 | 1100 |
| 1200 | 470 | 1455 | 1380 | 1325 | 5 | 32-Φ39 | 1110 | 1700 |
| 1400 | 530 | 1675 | 1590 | 1535 | 6 | 36-Φ42 | 1290 | 2180 |
| PN1.6MPa | ||||||||
| 50 | 108 | 165 | 125 | 100 | 3 | 4-Φ18 | 190 | 13 |
| 65 | 112 | 185 | 145 | 120 | 3 | 4(8)-Φ18 | 200 | 14 |
| 80 | 114 | 200 | 160 | 135 | 3 | 8-Φ18 | 220 | 15 |
| 100 | 127 | 220 | 180 | 155 | 3 | 8-Φ18 | 240 | 18 |
| 125 | 140 | 250 | 210 | 185 | 3 | 8-Φ18 | 250 | 23 |
| 150 | 140 | 285 | 240 | 210 | 3 | 8-Φ22 | 270 | 28 |
| 200 | 152 | 340 | 295 | 265 | 3 | 12-Φ22 | 310 | 43 |
| 250 | 165 | 405 | 355 | 320 | 3.5 | 12-Φ26 | 360 | 65 |
| 300 | 178 | 460 | 410 | 375 | 3.5 | 12-Φ26 | 390 | 85 |
| 350 | 190 | 520 | 470 | 435 | 4 | 16-Φ26 | 430 | 120 |
| 400 | 216 | 580 | 525 | 485 | 4 | 16-Φ30 | 460 | 150 |
| 450 | 222 | 640 | 585 | 545 | 4 | 20-Φ30 | 500 | 205 |
| 500 | 229 | 715 | 650 | 608 | 5 | 20-Φ33 | 530 | 260 |
| 600 | 267 | 840 | 770 | 718 | 5 | 20-Φ36 | 700 | 385 |
| 700 | 292 | 910 | 840 | 788 | 5 | 24-Φ36 | 740 | 480 |
| 800 | 318 | 1025 | 950 | 898 | 5 | 24-Φ39 | 790 | 675 |
| 900 | 330 | 1125 | 1050 | 998 | 5 | 28-Φ39 | 850 | 896 |
| 1000 | 410 | 1255 | 1170 | 1110 | 5 | 28-Φ42 | 950 | 1130 |
| 1200 | 470 | 1485 | 1390 | 1325 | 5 | 32-Φ48 | 1110 | 1800 |
| 1400 | 530 | 1685 | 1590 | 1535 | 6 | 36-Φ48 | 1210 | 2200 |
