设计与制造：GB/T 12237
结构长度：GB/T 12221,HG/T 3704
法兰标准：HG/T 20592
公称压力：PN6，PN10，PN16,PN25
连接方式：法兰式
压力试验：GB/T 13927
操作方式：手柄，涡轮，气动，电动
| 遵循规范 | |
| 设计与制造： | GB/T 12237 |
| 结构长度： | GB/T 12221，HG/T 3704 |
| 法兰标准： | HG/T 20592 |
| 公称压力： | PN6，PN10，PN16，PN25 |
| 连接方式： | 法兰式 |
| 压力试验： | GB/T 13927 |
| 操作方式： | 手柄，涡轮，气动，电动 |
| 基本型号（全衬里） | 公称压力：PN1.0-2.5MPa 公称通径：DN15-400mm | ||
| 手动 | 气动 | 蜗轮转动 | 电动 |
| Q41F4 | Q641F4 | Q341F4 | Q941F4 |
| Q41F46 | Q641F46 | Q341F46 | Q941F46 |
| Q41Po | Q641Po | Q341Po | Q941Po |
| Q41PFA | Q641PFA | Q341PFA | Q941PFA |

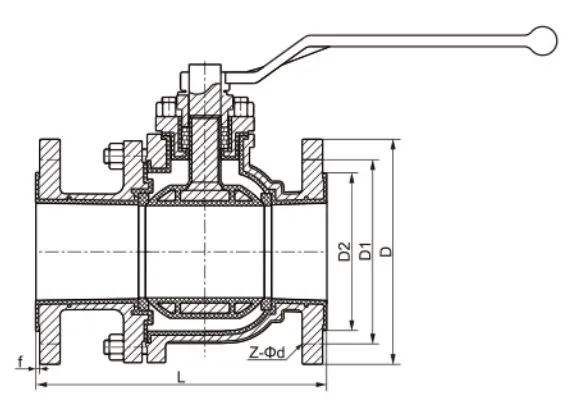

| 主要连接尺寸及重量 | |||||||
| 公称通径 DN(mm) | 标准值 | ||||||
| L | D | D1 | D2 | f | Z-Φd | Kg | |
| PN1.0MPa | |||||||
| 15 | 130 | 95 | 65 | 45 | 3 | 4-Φ14 | 3.2 |
| 20 | 140 | 105 | 75 | 55 | 3 | 4-Φ14 | 4 |
| 25 | 150 | 115 | 85 | 65 | 3 | 4-Φ14 | 4.5 |
| 32 | 165 | 140 | 100 | 78 | 3 | 4-Φ18 | 6 |
| 40 | 180 | 150 | 110 | 85 | 3 | 4-Φ18 | 8 |
| 50 | 203 | 165 | 125 | 100 | 3 | 4-Φ18 | 10.5 |
| 65 | 220 | 185 | 145 | 120 | 3.5 | 8-Φ18 | 15 |
| 80 | 250 | 200 | 160 | 135 | 3.5 | 8-Φ18 | 21 |
| 100 | 280 | 220 | 180 | 155 | 3.5 | 8-Φ18 | 28 |
| 125 | 320 | 250 | 210 | 185 | 3.5 | 8-Φ18 | 48 |
| 150 | 360 | 285 | 240 | 210 | 4 | 8-Φ22 | 60 |
| 200 | 400/457 | 340 | 295 | 265 | 4 | 8-Φ22 | 115/120 |
| 250 | 533 | 395 | 350 | 320 | 5 | 12-Φ22 | 260 |
| 300 | 610 | 445 | 400 | 370 | 5 | 12-Φ22 | 370 |
| 350 | 686 | 505 | 460 | 425 | 5 | 16-Φ22 | 480 |
| 400 | 762 | 565 | 515 | 480 | 5 | 16-Φ26 | 640 |
| PN1.6MPa | |||||||
| 15 | 130 | 95 | 65 | 45 | 3 | 4-Φ14 | 3.2 |
| 20 | 140 | 105 | 75 | 55 | 3 | 4-Φ14 | 4 |
| 25 | 150 | 115 | 85 | 65 | 3 | 4-Φ14 | 4.5 |
| 32 | 165 | 140 | 100 | 78 | 3 | 4-Φ18 | 6 |
| 40 | 180 | 150 | 110 | 85 | 3 | 4-Φ18 | 8 |
| 50 | 203 | 165 | 125 | 100 | 3 | 4-Φ18 | 10.5 |
| 65 | 220 | 185 | 145 | 120 | 3.5 | 8-Φ18 | 15 |
| 80 | 250 | 200 | 160 | 135 | 3.5 | 8-Φ18 | 21 |
| 100 | 280 | 220 | 180 | 155 | 3.5 | 8-Φ18 | 28 |
| 125 | 320 | 250 | 210 | 185 | 3.5 | 8-Φ18 | 48 |
| 150 | 360 | 285 | 240 | 210 | 4 | 8-Φ22 | 60 |
| 200 | 400/457 | 340 | 295 | 265 | 4 | 12-Φ22 | 115/120 |
| 250 | 533 | 405 | 355 | 320 | 5 | 12-Φ26 | 260 |
| 300 | 610 | 460 | 410 | 375 | 5 | 12-Φ26 | 380 |
| 350 | 686 | 520 | 470 | 435 | 5 | 16-Φ26 | 490 |
| 400 | 762 | 580 | 525 | 485 | 5 | 16-Φ30 | 650 |
