设计与制造：GB/T 12240
结构长度：GB/T 12221
法兰标准：HG/T 20592
公称压力：PN6，PN10,PN16,Class150
连接方式：法兰式
压力试验：GB/T 13927
操作方式：手柄，气动，电动
| 遵循规范 | |
| 设计与制造： | GB/T 12240 |
| 结构长度： | GB/T 12221 |
| 法兰标准： | HG/T 20592 |
| 公称压力： | PN6，PN10，PN16，Class150 |
| 连接方式： | 法兰式 |
| 压力试验： | GB/T 13927 |
| 操作方式： | 手柄，气动，电动 |
| 主要零部件材料表 | ||||||
| 序号 | 零件名称 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
| C | P | R | PL | RL | ||
| 1 | 阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀芯 | WCB | CF8 | CF8M | CF3 | CF3M |
| 3 | 方块 | WCB | CF8 | CF8M | CF3 | CF3M |
| 4 | 压盖 | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | 衬里层 | FEP(F46)/PTFE(F4)/PFA | ||||
| 6 | 填料 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 螺栓 | 25# | 304 | 316 | 304 | 316 |
| 8 | 螺母 | 25# | 304 | 316 | 304 | 316 |
| 9 | 手柄 | 25#/WCB | ||||

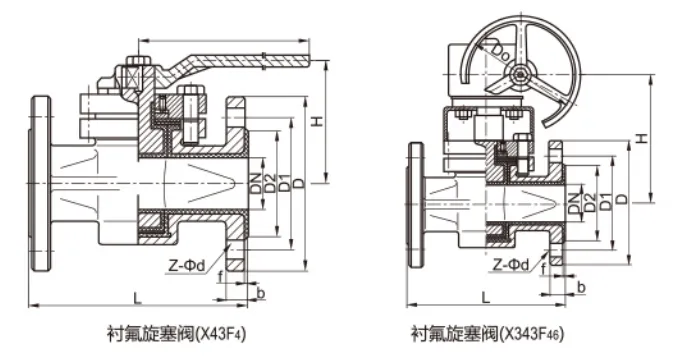

| 主要连接尺寸及重量 | |||||||
| 公称通径 | 标准值 | ||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | Z-Φd |
| PN1.0MPa | |||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 4-Φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 4-Φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 4-Φ14 |
| 32 | 1 1/4 | 170 | 140 | 100 | 75 | 3 | 4-Φ18 |
| 40 | 1 1/2 | 180 | 150 | 110 | 85 | 3 | 4-Φ18 |
| 50 | 2 | 210 | 165 | 125 | 100 | 3 | 4-Φ18 |
| 65 | 2 1/2 | 220 | 185 | 145 | 120 | 3 | 8-Φ18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 8-Φ18 |
| 100 | 4 | 270 | 220 | 180 | 155 | 3 | 8-Φ18 |
| 125 | 5 | 310 | 250 | 210 | 185 | 4 | 8-Φ18 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 8-Φ22 |
| 200 | 8 | 457 | 340 | 295 | 265 | 4 | 8-Φ22 |
| 250 | 10 | 533 | 395 | 350 | 320 | 4 | 12-Φ22 |
| PN1.6MPa | |||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 4-Φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 4-Φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 4-Φ14 |
| 32 | 1 1/4 | 170 | 140 | 100 | 75 | 3 | 4-Φ18 |
| 40 | 1 1/2 | 180 | 150 | 110 | 85 | 3 | 4-Φ18 |
| 50 | 2 | 210 | 165 | 125 | 100 | 3 | 4-Φ18 |
| 65 | 2 1/2 | 220 | 185 | 145 | 120 | 3 | 8-Φ18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 8-Φ18 |
| 100 | 4 | 270 | 220 | 180 | 155 | 3 | 8-Φ18 |
| 125 | 5 | 310 | 250 | 210 | 185 | 4 | 8-Φ18 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 8-Φ22 |
| 200 | 8 | 457 | 340 | 295 | 265 | 4 | 12-Φ22 |
| 250 | 10 | 533 | 405 | 355 | 320 | 4 | 12-Φ26 |
