设计与制造：GB/T 12239
结构长度：GB/T 12221, HG/T 3704
法兰标准：HG/T 20592
公称压力：PN6, PN10, PN16, Class150
连接方式：法兰式
压力试验：GB/T 13927
操作方式：手轮，伞齿轮，气动，电动
| 遵循规范 | |
| 设计与制造： | GB/T 12239 |
| 结构长度： | GB/T 12221，HG/T 3704 |
| 法兰标准： | HG/T 20592 |
| 公称压力： | PN6，PN10，PN16，Class150 |
| 连接方式： | 法兰式 |
| 压力试验： | GB/T 13927 |
| 操作方式： | 手轮，伞齿轮，气动，电动 |
| 基本型号（全衬里） | 公称压力 PN0.6-1.6(MPa) 公称通径 DN15-300(mm) | |
| 手动 | 气动 | 电动 |
| G41F4（堰式） | G641F4（往复式） | G941F4（普通型） |
| G41F46（堰式） | G641F46（往复式） | G941F46（普通型） |
| G45F4（直流式） | G6B41F4（常闭式） | G9B41F4（防爆型） |
| G45F46（直流式） | G6B41F46（常闭式） | G9B41F46（防爆型） |
| 主要零部件材料表 | ||||||
| 序号 | 零件名称 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
| C | P | R | PL | RL | ||
| 1 | 阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀盖 | WCB | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀瓣 | WCB | CF8 | CF8M | CF3 | CF3M |
| 4 | 阀杆 | 2Cr13 | 304 | 316 | 304 | 316L |
| 5 | 衬里层 | FEP(F46)/PTFE(F4)/PFA | ||||
| 6 | 膜片 | FEP/PFA | ||||
| 7 | 螺栓 | 25# | 304 | 316 | 304 | 316 |
| 8 | 螺母 | 25# | 304 | 316 | 304 | 316 |
| 9 | 手轮 | QT450 | ||||

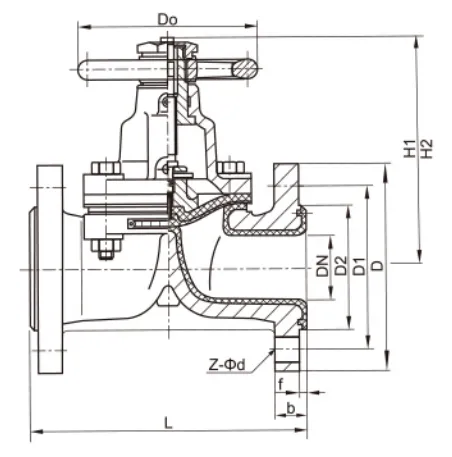

| 主要连接尺寸及重量 | |||||||
| 公称通径 DN(mm) | 标准值 | ||||||
| L | D | D1 | D2 | f | Z-Φd | Kg | |
| PN1.0MPa | |||||||
| 15 | 125 | 95 | 65 | 45 | 3 | 4-Φ14 | 3.5 |
| 20 | 135 | 105 | 75 | 55 | 3 | 4-Φ14 | 4 |
| 25 | 145 | 115 | 85 | 65 | 3 | 4-Φ14 | 5 |
| 32 | 160 | 140 | 100 | 78 | 3 | 4-Φ18 | 7 |
| 40 | 180 | 150 | 110 | 85 | 3 | 4-Φ18 | 10 |
| 50 | 210 | 165 | 125 | 100 | 3 | 4-Φ18 | 13 |
| 65 | 250 | 185 | 145 | 120 | 3 | 8-Φ18 | 20 |
| 80 | 300 | 200 | 160 | 135 | 3 | 8-Φ18 | 26 |
| 100 | 350 | 220 | 180 | 155 | 3.5 | 8-Φ18 | 37 |
| 125 | 400 | 250 | 210 | 185 | 3.5 | 8-Φ18 | 55 |
| 150 | 460 | 285 | 240 | 210 | 3.5 | 8-Φ22 | 80 |
| 200 | 570 | 340 | 295 | 265 | 4 | 8-Φ22 | 143 |
| 250 | 680 | 395 | 350 | 320 | 4 | 12-Φ22 | 255 |
| 300 | 790 | 445 | 400 | 368 | 4 | 12-Φ22 | 380 |
| PN1.6MPa | |||||||
| 15 | 125 | 95 | 65 | 45 | 3 | 4-Φ14 | 3.5 |
| 20 | 135 | 105 | 75 | 55 | 3 | 4-Φ14 | 4 |
| 25 | 145 | 115 | 85 | 65 | 3 | 4-Φ14 | 5 |
| 32 | 160 | 140 | 100 | 78 | 3 | 4-Φ18 | 7 |
| 40 | 180 | 150 | 110 | 85 | 3 | 4-Φ18 | 10 |
| 50 | 210 | 165 | 125 | 100 | 3 | 4-Φ18 | 13 |
| 65 | 250 | 185 | 145 | 120 | 3 | 8-Φ18 | 20 |
| 80 | 300 | 200 | 160 | 135 | 3 | 8-Φ18 | 26 |
| 100 | 350 | 220 | 180 | 155 | 3.5 | 8-Φ18 | 37 |
| 125 | 400 | 250 | 210 | 185 | 3.5 | 8-Φ18 | 55 |
| 150 | 460 | 285 | 240 | 210 | 3.5 | 8-Φ22 | 80 |
| 200 | 570 | 340 | 295 | 265 | 4 | 12-Φ22 | 143 |
| 250 | 680 | 405 | 355 | 320 | 4 | 12-Φ26 | 255 |
| 300 | 790 | 460 | 410 | 375 | 4 | 12-Φ26 | 380 |
