结构长度：GB/T 12221
法兰标准：HG/T 20592
公称压力：PN6，PN10，PN16
连接方式：法兰式
压力试验：GB/T 13927
操作方式：手轮、气动
| 遵循规范 | |
| 结构长度： | GB/T 12221 |
| 法兰标准： | HG/T 20592 |
| 公称压力： | PN6，PN10，PN16 |
| 连接方式： | 法兰式 |
| 压力试验： | GB/T 13927 |
| 操作方式： | 手轮、气动 |
| 主要零部件材料表 | ||||||
| 序号 | 零件名称 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
| C | P | R | PL | RL | ||
| 1 | 阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 支架 | WCB | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀芯/阀杆 | 25#/17-4 | 304/17-4 | 316/XM-19 | 304/17-4 | 316/XM-19 |
| 4 | 压盖 | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | 衬里层 | FEP(F46)/PTFE(F4)/PFA | ||||
| 6 | 填料 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 螺栓 | 25# | 304 | 316 | 304 | 316 |
| 8 | 螺母 | 25# | 304 | 316 | 304 | 316 |
| 9 | 手轮 | QT450 | ||||

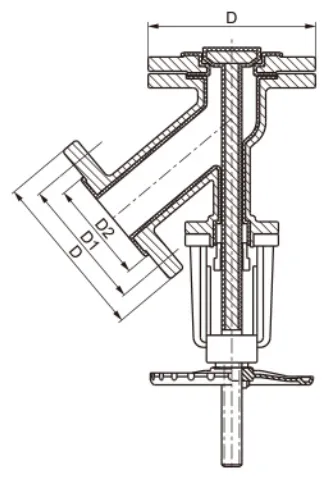

| 主要连接尺寸及重量 | ||||||
| 公称通径 DN(mm) | 标准值 | |||||
| D | D1 | D2 | f | Z-Φd | Kg | |
| PN1.0MPa | ||||||
| 25 | 115 | 85 | 65 | 3 | 4-Φ14 | 9 |
| 32 | 140 | 100 | 75 | 3 | 4-Φ18 | 12 |
| 40 | 150 | 110 | 85 | 3 | 4-Φ18 | 15 |
| 50 | 165 | 125 | 98 | 3 | 4-Φ18 | 18 |
| 65 | 185 | 145 | 115 | 3.5 | 8-Φ18 | 23 |
| 80 | 200 | 160 | 130 | 3.5 | 8-Φ18 | 27 |
| 100 | 220 | 180 | 150 | 3.5 | 8-Φ18 | 33 |
| 125 | 250 | 210 | 180 | 4 | 8-Φ18 | 45 |
| 150 | 285 | 240 | 205 | 4 | 8-Φ22 | 67 |
| 200 | 340 | 295 | 260 | 4 | 8-Φ22 | 85 |
| 250 | 395 | 350 | 315 | 4.5 | 12-Φ22 | 125 |
| PN1.6MPa | ||||||
| 25 | 115 | 85 | 65 | 3 | 4-Φ14 | 9 |
| 32 | 140 | 100 | 75 | 3 | 4-Φ18 | 12 |
| 40 | 150 | 110 | 85 | 3 | 4-Φ18 | 15 |
| 50 | 165 | 125 | 98 | 3 | 4-Φ18 | 18 |
| 65 | 185 | 145 | 115 | 3.5 | 8-Φ18 | 23 |
| 80 | 200 | 160 | 130 | 3.5 | 8-Φ18 | 27 |
| 100 | 220 | 180 | 150 | 3.5 | 8-Φ18 | 33 |
| 125 | 250 | 210 | 180 | 4 | 8-Φ18 | 45 |
| 150 | 285 | 240 | 205 | 4 | 8-Φ22 | 67 |
| 200 | 340 | 295 | 260 | 4 | 12-Φ22 | 84 |
| 250 | 405 | 355 | 315 | 4.5 | 12-Φ26 | 130 |
