设计与制造：GB/T 12233
结构长度：GB/T 12221
法兰标准：HG/T 20592,ASME B16.5
公称压力: PN6, PN10 ,PN16, Class150
连接方式：法兰式
压力试验：GB/T 13927
| 遵循规范 | |
| 设计与制造： | GB/T 12233 |
| 结构长度： | GB/T 12221 |
| 法兰标准： | HG/T 20592，ASME B16.5 |
| 公称压力： | PN6，PN10，PN16，Class150 |
| 连接方式： | 法兰式 |
| 压力试验： | GB/T 13927 |
| 主要零件材料 | ||||||
| 序号 | 零件名称 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
| C | P | R | PL | RL | ||
| 1 | 阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀盖 | Q235 | 304 | 316 | 304L | 316L |
| 3 | 滤网 | PTFE/按合同要求 | ||||
| 4 | 衬里层 | FEP(F46)/PTFE(F4)/PFA | ||||
| 5 | 螺栓 | 25# | 304 | 316 | 304 | 316 |
| 6 | 螺母 | 25# | 304 | 316 | 304 | 316 |

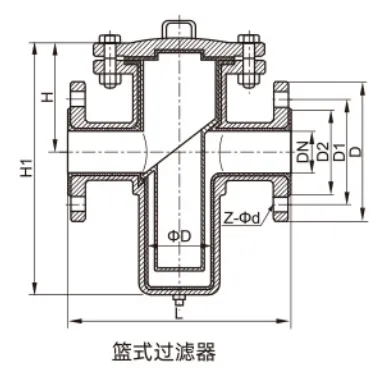

| 主要连接尺寸及重量 | |||||||||
| 公称通径 DN(mm) | 标准值 | ||||||||
| L | D | D1 | D2 | f | ΦD | Z-Ød | H | H1 | |
| PN1.0MPa | |||||||||
| 25 | 260 | 115 | 85 | 65 | 3 | 108 | 4-Φ14 | 200 | 330 |
| 32 | 260 | 140 | 100 | 75 | 3 | 108 | 4-Φ18 | 200 | 330 |
| 40 | 260 | 150 | 110 | 85 | 3 | 108 | 4-Φ18 | 200 | 330 |
| 50 | 260 | 165 | 125 | 100 | 3 | 108 | 4-Φ18 | 200 | 330 |
| 65 | 340 | 185 | 145 | 120 | 3 | 159 | 8-Φ18 | 285 | 430 |
| 80 | 340 | 200 | 160 | 135 | 3 | 159 | 8-Φ18 | 285 | 430 |
| 100 | 400 | 220 | 180 | 155 | 3 | 219 | 8-Φ18 | 305 | 490 |
| 125 | 500 | 250 | 210 | 185 | 4 | 273 | 8-Φ18 | 420 | 635 |
| 150 | 500 | 285 | 240 | 210 | 4 | 273 | 8-Φ22 | 420 | 635 |
| 200 | 560 | 340 | 295 | 265 | 4 | 325 | 8-Φ22 | 525 | 785 |
| 250 | 660 | 395 | 350 | 320 | 5 | 426 | 12-Φ23 | ||
| PN1.6MPa | |||||||||
| 25 | 260 | 115 | 85 | 65 | 3 | 108 | 4-Φ14 | 200 | 330 |
| 32 | 260 | 140 | 100 | 75 | 3 | 108 | 4-Φ18 | 200 | 330 |
| 40 | 260 | 150 | 110 | 85 | 3 | 108 | 4-Φ18 | 200 | 330 |
| 50 | 260 | 165 | 125 | 100 | 3 | 108 | 4-Φ18 | 200 | 330 |
| 65 | 340 | 185 | 145 | 120 | 3 | 159 | 8-Φ18 | 285 | 430 |
| 80 | 340 | 200 | 160 | 135 | 3 | 159 | 8-Φ18 | 285 | 430 |
| 100 | 400 | 220 | 180 | 155 | 3 | 219 | 8-Φ18 | 305 | 490 |
| 125 | 500 | 250 | 210 | 185 | 4 | 273 | 8-Φ18 | 420 | 635 |
| 150 | 500 | 285 | 240 | 210 | 4 | 273 | 8-Φ22 | 420 | 635 |
| 200 | 560 | 340 | 295 | 265 | 4 | 325 | 12-Φ22 | 525 | 785 |
| 250 | 660 | 405 | 355 | 320 | 5 | 426 | 12-Φ26 | ||
