首页>产品中心>衬氟视镜系列>视盅HGS07

<

>

视盅HGS07

产品详情

遵循规范
结构长度：	GB/T 12221
法兰标准：	HG/T 20592
公称压力：	PN6，PN10，PN16
连接方式：	法兰式
压力试验：	GB/T 13927

主要零件材料
序号	零件名称	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	C	P	R	PL	RL
1	阀体	WCB	CF8	CF8M	CF3	CF3M
2	玻璃	钢化、高硼硅、石英
3	衬里层	FEP(F46)/PTFE(F4)/PFA
4	螺栓	25#	304	316	304	316
5	螺母	25#	304	316	304	316

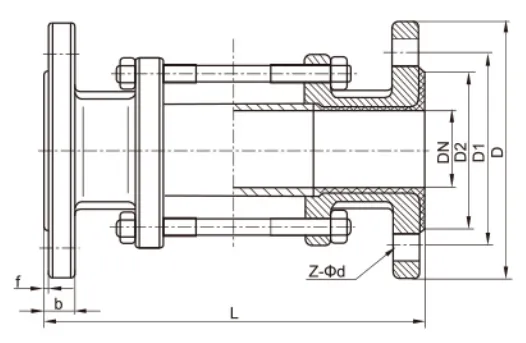

主要连接尺寸及重量
公称通径 DN(mm)	标准值
	L	D	D1	D2	f	Z-Φd	kg
	PN0.6MPa
25	250	100	75	60	3	4-Φ12	4
32	250	120	90	70	3	4-Φ14	5
40	250	130	100	80	3	4-Φ14	6.3
50	250	140	110	90	3	4-Φ14	8
65	250	160	130	110	3	4-Φ14	11
80	250	190	150	125	3	4-Φ18	13
100	250	210	170	145	3	4-Φ18	14.5
125	250	240	200	175	3.5	8-Φ18	19
150	300	265	225	200	3.5	8-Φ18	23
200	300	320	280	225	3.5	8-Φ18	27
PN1.0MPa
25	250	115	85	65	3	4-Φ14	4
32	250	140	100	75	3	4-Φ18	5
40	250	150	110	85	3	4-Φ18	6.3
50	250	165	125	100	3	4-Φ18	8
65	250	185	145	120	3	4-Φ18	11
80	250	200	160	135	3	8-Φ18	13
100	250	220	180	155	3	8-Φ18	14.5
125	250	250	210	185	3.5	8-Φ18	19
150	300	285	240	210	3.5	8-Φ22	23
200	300	340	295	265	3.5	8-Φ22	27
PN1.6MPa
25	250	115	85	65	3	4-Φ14	4
32	250	140	100	75	3	4-Φ18	5
40	250	150	110	85	3	4-Φ18	6.3
50	250	165	125	100	3	4-Φ18	8
65	250	185	145	120	3	4-Φ18	11
80	250	200	160	135	3	8-Φ18	13
100	250	220	180	155	3	8-Φ18	14.5
125	250	250	210	185	3.5	8-Φ18	19
150	300	285	240	210	3.5	8-Φ22	23
200	300	340	295	265	3.5	12-Φ22	27
