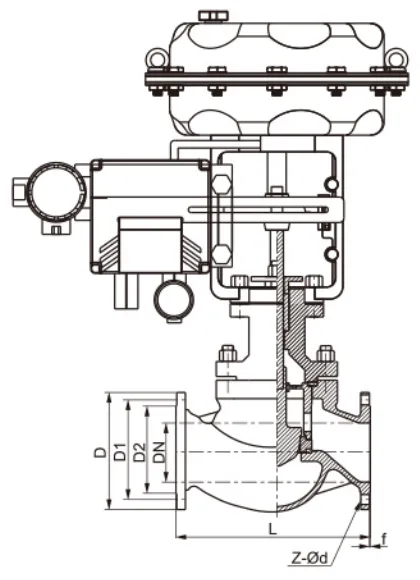

结构长度：GB/T 12221
法兰标准：HG/T 20592, ASME B16.5
公称压力：PN6，PN10，PN16，PN25，Class150
连接方式：法兰式
压力试验：GB/T 13927
操作方式：气动、电动
| 遵循规范 | |
| 结构长度： | GB/T 12221 |
| 法兰标准： | HG/T 20592，ASME B16.5 |
| 公称压力： | PN6，PN10，PN16，PN25，Class150 |
| 连接方式： | 法兰式 |
| 压力试验： | GB/T 13927 |
| 操作方式： | 气动、电动 |
| 技术参数 | ||||||||||||
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 阀座直径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数(Kv) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 公称压力(MPa) | 0.6,1.0,1.6,2.5,class150 | |||||||||||
| 行程(mm) | 16 | 25 | 40 | 50 | 60 | |||||||
| 流量特性 | 直线、等百分比 | |||||||||||
| 介质温度(℃) | 0℃-180℃(根据内衬材料而定) | |||||||||||
| 连接法兰标准 | JB78 GB/T9113 HG20592-97 ANSI B16.5a | |||||||||||
| 主要零部件材料表 | ||||||
| 序号 | 零件名称 | 碳钢 | 不锈钢 | 超低碳不锈钢 | ||
| C | P | R | PL | RL | ||
| 1 | 阀体 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 支架 | WCB | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀芯、套筒 | CF8 | CF8 | CF8M | CF3 | CF3M |
| 4 | 波纹管 | 按合同要求 | ||||
| 5 | 填料 | 304+石墨 | 304+石墨 | 304+石墨 | 304+石墨 | 304+石墨 |
| 6 | 螺栓 | 25# | 304 | 316 | 304 | 316 |
| 7 | 螺母 | 25# | 304 | 316 | 304 | 316 |
| 8 | 执行器 | 按合同要求 | ||||
